YKCH圓塊孔式石墨硫酸稀釋器
詳細介紹
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[參數, 參數]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

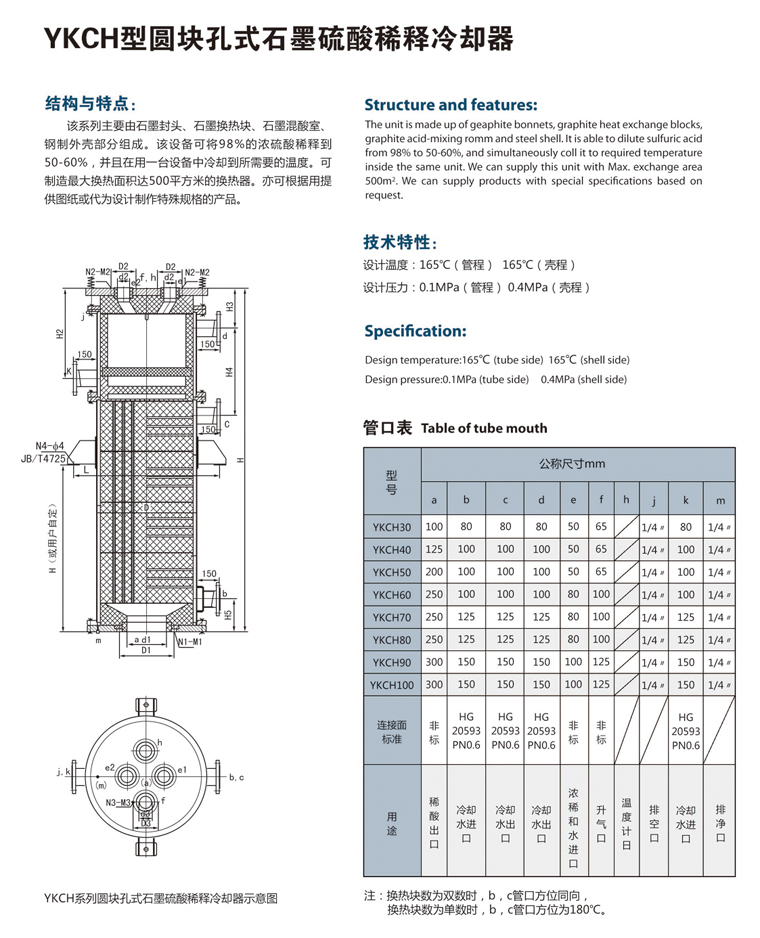

結構與特點： 該系列主要由石墨封頭、石墨換熱塊、石墨混酸室、鋼制外殼等部分組成。該設備可將98%的濃硫酸稀釋到50~60%，并且在同一臺設備中冷卻到所需要的溫度?？芍圃熳畲髶Q熱面積達500平方米的換熱器。亦可根據用戶提供圖紙或代為設計制造特殊規格的產品。
技術特性： 設計溫度：165℃(管程) 165℃(殼程)
設計壓力：0.1MPa(管程) 0.4MPa(殼程)
管 口 表
| 型 號 | 公稱直徑 mm | |||||||||
| a | b | c | d | e | f | h | j | k | m | |
| YKCH30 | 100 | 80 | 80 | 80 | 50 | 65 | 1/4＂ | 80 | 1/4＂ | |
| YKCH40 | 125 | 100 | 100 | 100 | 50 | 65 | 1/4＂ | 100 | 1/4＂ | |
| YKCH50 | 200 | 100 | 100 | 100 | 50 | 65 | 1/4＂ | 100 | 1/4＂ | |
| YKCH60 | 250 | 100 | 100 | 100 | 80 | 100 | 1/4＂ | 100 | 1/4＂ | |
| YKCH70 | 250 | 125 | 125 | 125 | 80 | 100 | 1/4＂ | 125 | 1/4＂ | |
| YKCH80 | 250 | 125 | 125 | 125 | 80 | 100 | 1/4＂ | 125 | 1/4＂ | |
| YKCH90 | 300 | 150 | 150 | 150 | 100 | 125 | 1/4＂ | 150 | 1/4＂ | |
| YKCH100 | 300 | 150 | 150 | 150 | 100 | 125 | 1/4＂ | 150 | 1/4＂ | |
| 連接面 標準 | 非 標 | HG 20593 PN0.6 | HG 20593 PN0.6 | HG 20593 PN0.6 | 非標 | 非標 | HG 20593 PN0.6 | |||
| 用 途 | 稀酸 出 口 | 冷卻水進口 | 冷卻水出口 | 冷卻水出口 | 濃酸及水進口 | 升氣口 | 溫度計口 | 排空口 | 冷卻水進口 | 排凈口 |
注：換熱塊數為雙數時，b，c管口方位同向，換熱塊數為單數時，b，c管口方位成180℃。

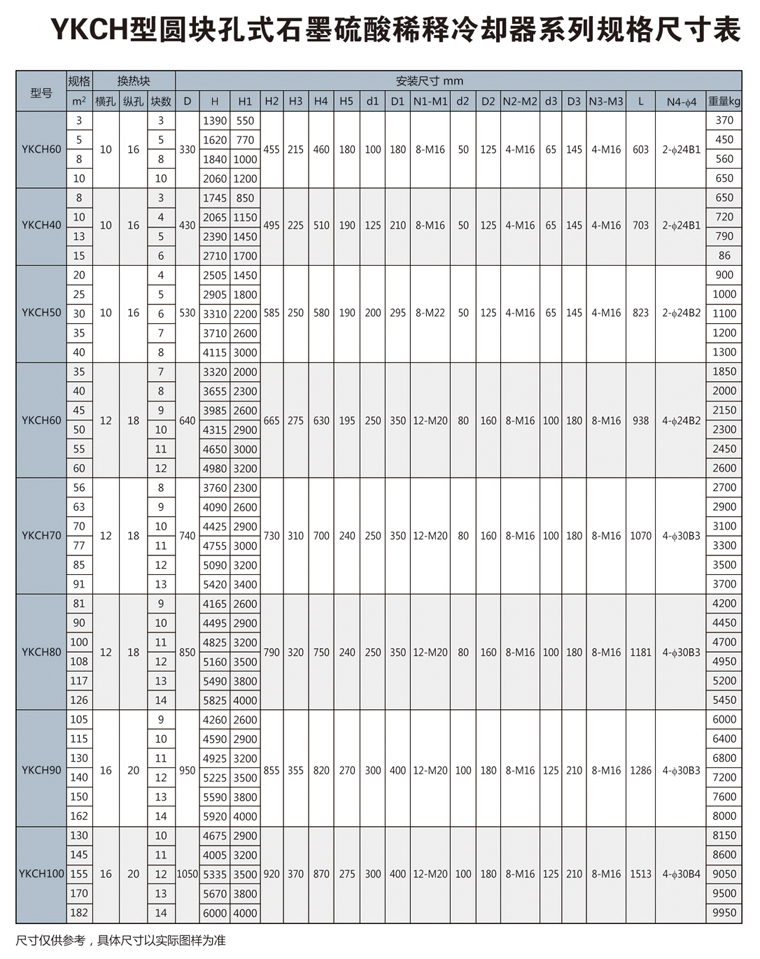

YKCH型圓塊孔式石墨硫酸稀釋冷卻器系列規格尺寸表
| 型號 | 規格 | 換熱塊 | 安 裝 尺 寸 mm | ||||||||||||||||||||
| m2 | 橫孔 | 縱孔 | 塊數 | D | H | H1 | H2 | H3 | H4 | H5 | d1 | D1 | N1-M1 | d2 | D2 | N2-M2 | d3 | D3 | N3-M3 | L | N4-φ4 | 重量kg | |
| YKCH30 | 3 | 10 | 16 | 3 | 330 | 1390 | 550 | 455 | 215 | 460 | 180 | 100 | 180 | 8-M16 | 50 | 125 | 4-M16 | 65 | 145 | 4-M16 | 603 | 2-φ24B1 | 370 |
| 5 | 5 | 1620 | 770 | 450 | |||||||||||||||||||
| 8 | 8 | 1840 | 1000 | 560 | |||||||||||||||||||
| 10 | 10 | 2060 | 1200 | 650 | |||||||||||||||||||
| YKCH40 | 8 | 10 | 16 | 3 | 430 | 1745 | 850 | 495 | 225 | 510 | 190 | 125 | 210 | 8-M16 | 50 | 125 | 4-M16 | 65 | 145 | 4-M16 | 703 | 2-φ24B1 | 650 |
| 10 | 4 | 2065 | 1150 | 720 | |||||||||||||||||||
| 13 | 5 | 2390 | 1450 | 790 | |||||||||||||||||||
| 15 | 6 | 2710 | 1700 | 860 | |||||||||||||||||||
| YKCH50 | 20 | 10 | 16 | 4 | 530 | 2505 | 1450 | 585 | 250 | 580 | 190 | 200 | 295 | 8-M22 | 50 | 125 | 4-M16 | 65 | 145 | 4-M16 | 823 | 2-φ24B2 | 900 |
| 25 | 5 | 2905 | 1800 | 1000 | |||||||||||||||||||
| 30 | 6 | 3310 | 2200 | 1100 | |||||||||||||||||||
| 35 | 7 | 3710 | 2600 | 1200 | |||||||||||||||||||
| 40 | 8 | 4115 | 3000 | 1300 | |||||||||||||||||||
| YKCH60 | 35 | 12 | 18 | 7 | 640 | 3320 | 2000 | 665 | 275 | 630 | 195 | 250 | 350 | 12-M20 | 80 | 160 | 8-M16 | 100 | 180 | 8-M16 | 938 | 4-φ24B2 | 1850 |
| 40 | 8 | 3655 | 2300 | 2000 | |||||||||||||||||||
| 45 | 9 | 3985 | 2600 | 2150 | |||||||||||||||||||
| 50 | 10 | 4315 | 2900 | 2300 | |||||||||||||||||||
| 55 | 11 | 4650 | 3000 | 2450 | |||||||||||||||||||
| 60 | 12 | 4980 | 3200 | 2600 | |||||||||||||||||||
| YKCH70 | 56 | 12 | 18 | 8 | 740 | 3760 | 2300 | 730 | 310 | 700 | 240 | 250 | 350 | 12-M20 | 80 | 160 | 8-M16 | 100 | 180 | 8-M16 | 1070 | 4-φ30B3 | 2700 |
| 63 | 9 | 4090 | 2600 | 2900 | |||||||||||||||||||
| 70 | 10 | 4425 | 2900 | 3100 | |||||||||||||||||||
| 77 | 11 | 4755 | 3000 | 3300 | |||||||||||||||||||
| 85 | 12 | 5090 | 3200 | 3500 | |||||||||||||||||||
| 91 | 13 | 5420 | 3400 | 3700 | |||||||||||||||||||
| YKCH80 | 81 | 12 | 18 | 9 | 850 | 4165 | 2600 | 790 | 320 | 750 | 240 | 250 | 350 | 12-M20 | 80 | 160 | 8-M16 | 100 | 180 | 8-M16 | 1181 | 4-φ30B3 | 4200 |
| 90 | 10 | 4495 | 2900 | 4450 | |||||||||||||||||||
| 100 | 11 | 4825 | 3200 | 4700 | |||||||||||||||||||
| 108 | 12 | 5160 | 3500 | 4950 | |||||||||||||||||||
| 117 | 13 | 5490 | 3800 | 5200 | |||||||||||||||||||
| 126 | 14 | 5825 | 4000 | 5450 | |||||||||||||||||||
| YKCH90 | 105 | 16 | 20 | 9 | 950 | 4260 | 2600 | 855 | 355 | 820 | 270 | 300 | 400 | 12-M20 | 100 | 180 | 8-M16 | 125 | 210 | 8-M16 | 1286 | 4-φ30B3 | 6000 |
| 115 | 10 | 4590 | 2900 | 6400 | |||||||||||||||||||
| 130 | 11 | 4925 | 3200 | 6800 | |||||||||||||||||||
| 140 | 12 | 5255 | 3500 | 7200 | |||||||||||||||||||
| 150 | 13 | 5590 | 3800 | 7600 | |||||||||||||||||||
| 162 | 14 | 5920 | 4000 | 8000 | |||||||||||||||||||
| YKCH100 | 130 | 16 | 20 | 10 | 1050 | 4675 | 2900 | 920 | 370 | 870 | 275 | 300 | 400 | 12-M20 | 100 | 180 | 8-M16 | 125 | 210 | 8-M16 | 1513 | 4-φ30B4 | 8150 |
| 145 | 11 | 5005 | 3200 | 8600 | |||||||||||||||||||
| 155 | 12 | 5335 | 3500 | 9050 | |||||||||||||||||||
| 170 | 13 | 5670 | 3800 | 9500 | |||||||||||||||||||
| 182 | 14 | 6000 | 4000 | 9950 | |||||||||||||||||||
(尺寸僅供參考，具體尺寸以實際圖樣為準)
